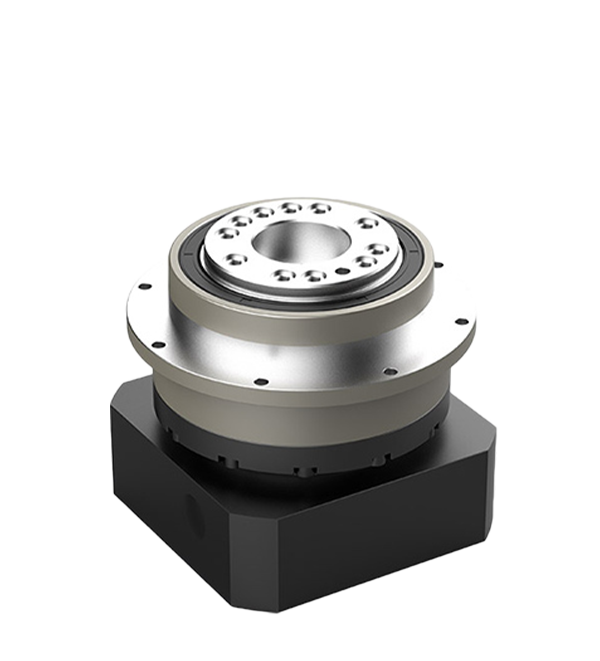

Riduttori - WAD

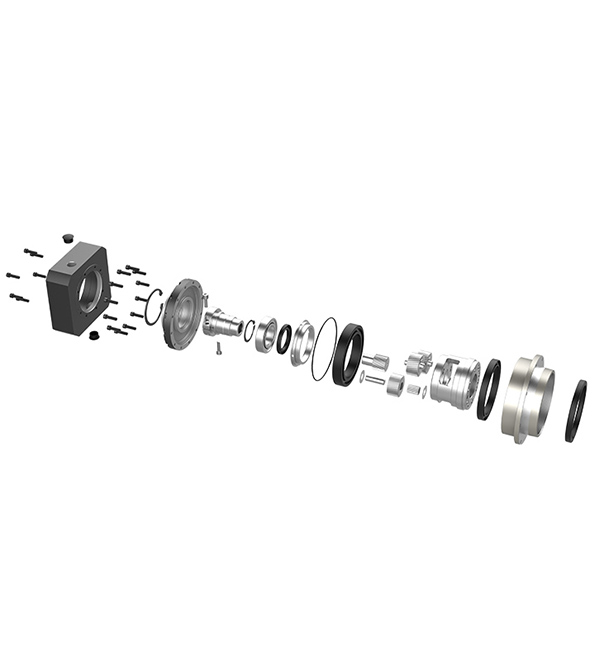

Riduttori - WAD - immagine 2

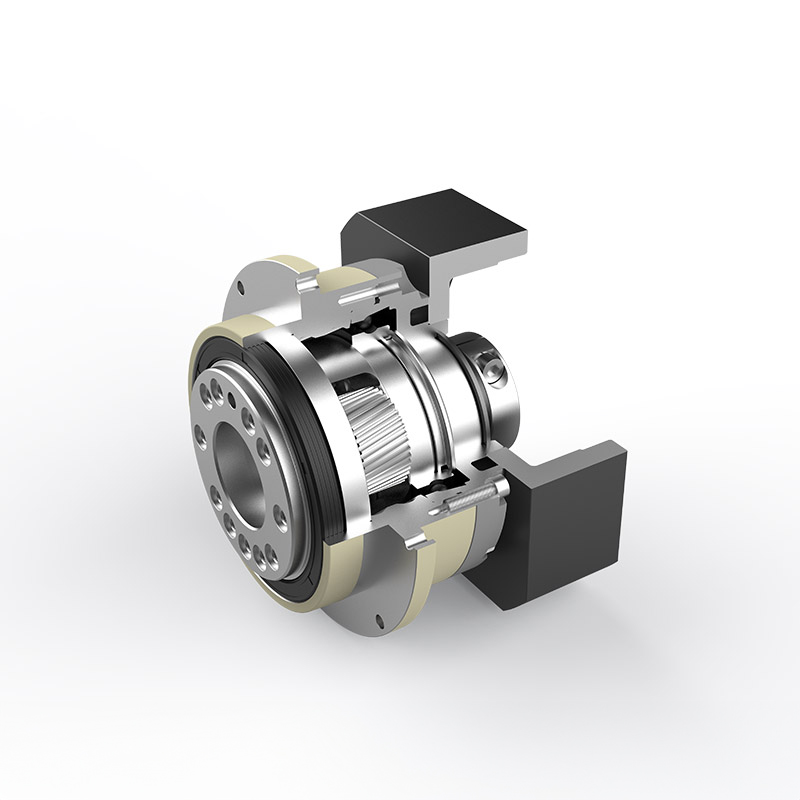

Riduttori - WAD - immagine 3

Riduttori – WAD

Specifiche tecniche:

Taglie: 064 / 090 / 110 / 140 / 200 / 235 mm

Rapporti di riduzione:

  • Stadio singolo: da 4 a 10
  • Doppio stadio: da 20 a 100

Coppia nominale: da 48 Nm fino a 2000 Nm

Gioco torsionale:

  • 1 stadio: fino a ≤1.5 arcmin (P0) / ≤3 arcmin (P1) / ≤5 arcmin (P2)
  • 2 stadi: fino a ≤3 arcmin (P0) / ≤5 arcmin (P1) / ≤8 arcmin (P2)

Livello di rumorosità: compreso tra ≤58 e 70 dB

Grado di protezione: IP65



CATALOGO

MANUALE

Categoria: Marchio:

Descrizione

Riduttori epicicloidali di serie WAD

La serie WAD si distingue per un design integrato innovativo, sviluppato con componenti di alta precisione per garantire elevata rigidità, durata nel tempo ed efficienza operativa.

La struttura avanzata a doppio supporto, unita a una tecnologia degli ingranaggi ottimizzata, assicura trasmissione della coppia elevata, gioco ridotto e funzionamento silenzioso, rendendo questi riduttori ideali per applicazioni industriali ad alte prestazioni.

Specifiche:

Specification Unit Stage Ratio WAD064 WAD090 WAD110 WAD140 WAD200 WAD255
Rated output torqueT2N Nm 1 4 48 130 270 560 1100 1700
5 60 160 330 650 1200 2000
6 50 140 300 550 1100 1800
7 50 140 300 550 1100 1800
8 40 100 230 450 900 1500
10 40 100 230 450 900 1500
2 20 48 130 270 560 1100 1700
25 60 160 330 650 1200 2000
35 50 140 300 550 1100 1800
40 48 130 270 560 1100 1700
50 60 160 330 650 1200 2000
60 50 140 300 550 1100 1800
70 50 140 300 550 1100 1800
80 40 100 230 450 900 1500
100 40 100 230 450 900 1500
Emergency stop torque T2NOT Nm 1,2 4~100 Triple rated output torque
Rated input speed n1N rpm 1,2 4~100 5000 4000 4000 3000 3000 2000
Maximum input speed n1B 1,2 4~100 10000 8000 8000 6000 6000 4000
Super precision backlash P0 arcmin 1 4~10 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 20~100 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
Precision backlash P1 arcmin 1 4~10 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 20~100 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Standard backlash P2 arcmin 1 4~10 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 20~100 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Torsional rigidity Nm/arcmin 1,2 4~100 13 31 82 151 440 1006
Allowable radial forceM2aB Nm 1,2 4~100 125 235 430 1300 3064 5900
Allowable axial forceF2aB N 1,2 4~100 1050 2850 2990 10590 16660 29430
Lifespam hr 1,2 4~100 20000
Efficiency % 1 4~10 ≥97%
2 20~100 ≥94%
Weight kg 1 4~10 1.5 3.7 7.8 16 36 53
2 20~100 1.6 4.2 11 17 37 54
Working temperature ℃ 1.2 4~100 -20℃-+40℃
Lubricating 1.2 Synthetic lubricating grease
IP Grade 1.2 4~100 IP65
Installation direction 1.2 4~100 In any direction
Noise level(n1=3000rpm,off load) dB(A) 1.2 4~100 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
