Riduttori – WVRBR

Specifiche tecniche:

Taglie: 060 / 090 / 115 / 140 / 180 / 220 mm

Rapporti di riduzione:

  • Stadio singolo: da 3 a 20
  • Doppio stadio: da 15 a 200

Coppia nominale: da 40 Nm fino a 2000 Nm

Gioco torsionale:

  • 1 stadio: fino a  ≤5 arcmin (P1) / ≤7 arcmin (P2)
  • 2 stadi: fino a ≤7 arcmin (P1) / ≤10 arcmin (P2)

Livello di rumorosità: compreso tra ≤56 e 70 dB

Grado di protezione: IP65



CATALOGO

MANUALE

Categoria: Marchio:

Descrizione

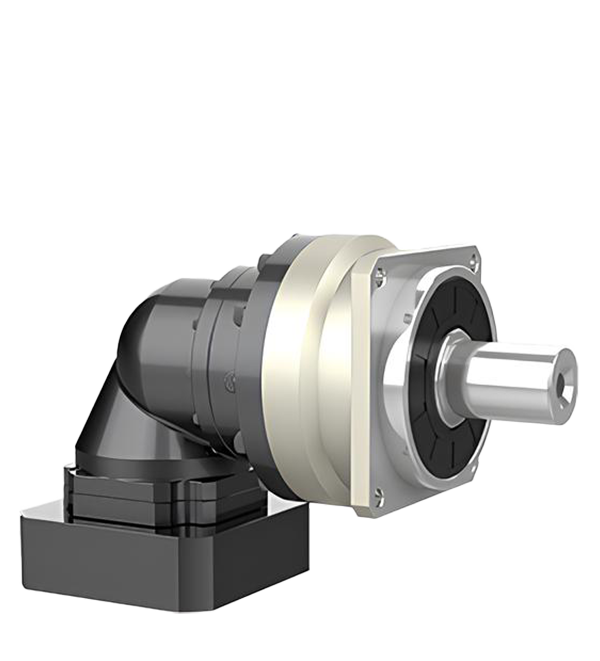

Riduttori epicicloidali di serie WVRBR

I riduttori epicicloidali serie WVRBR sono progettati con una struttura integrata tra porta satelliti e albero di uscita, per garantire massima rigidità torsionale e precisione.

Gli ingranaggi planetari con rulli a spillo aumentano la superficie di contatto, migliorando trasmissione della coppia e stabilità. Realizzati in acciaio trattato (fino a HRC62), assicurano elevata resistenza all’usura e lunga durata.

La tecnologia con ingranaggi conici a spirale consente coppie più elevate, alte velocità di ingresso e funzionamento silenzioso, con gioco ridotto e alta precisione.

Specifiche:

Specification Unit Stage Ratio WVRBR060 WVRBR090 WVRBR115 WVRBR140 WVRBR180 WVRBR220
Rated output torqueT2N Nm 1 3 55 130 208 342 588 –
4 50 140 290 540 1050 –
5 60 160 330 650 1200 –
6 55 150 310 600 1100 –
7 50 140 300 550 1100 –
8 50 140 290 542 1050 –
10 60 160 330 650 1200 –
12 55 150 310 600 1100 –
14 50 140 300 550 1100 –
20 40 100 230 450 900 –
2 15 55 130 208 342 588 –
25 60 160 330 650 1200 –
30 55 130 208 342 588 –
35 50 140 300 550 1100 –
40 50 140 290 542 1050 –
50 60 160 330 650 1200 –
60 55 150 310 600 1100 –
70 50 140 300 550 1100 –
80 50 140 290 542 1100 –
100 60 160 330 650 1200 –
120 55 150 310 600 1100 –
140 50 140 300 550 1100 –
160 45 120 260 500 1000 –
200 40 100 230 450 900 –
Emergency stop torque T2NOT Nm 1,2 3~200 Triple rated output torque
Rated input speed n1N rpm 1,2 3~200 5000 4000 4000 3000 3000 –
Maximum input speed n1B 1,2 3~200 10000 8000 8000 6000 6000 –
Super precision backlash P1 arcmin 1 3~20 ≤5 ≤5 ≤5 ≤5 ≤5 –
2 15~200 ≤7 ≤7 ≤7 ≤7 ≤7 –
Precision backlash P2 arcmin 1 3~20 ≤7 ≤7 ≤7 ≤7 ≤7 –
2 15~200 ≤10 ≤10 ≤10 ≤10 ≤10 –
Torsional rigidity Nm/arcmin 1,2 3~200 7 14 25 50 145 –
Allowable radial forceF2aB N 1,2 3~200 1530 3250 6700 9400 14500 –
Allowable axial forceF2aB N 1,2 3~200 765 1625 3350 4700 7250 –
Lifespam hr 1,2 3~200 20000
Efficiency % 1 3~20 ≥95%
2 25~200 ≥92%
Weight kg 1 3~20 2.1 6.4 13 24.5 51 –
2 25~200 1.5 7.8 14.2 27.5 54 –
Working temperature ℃ 1.2 3~200 -20℃-+40℃
Lubricating Synthetic lubricating grease
IP Grade 1.2 3~200 IP65
Installation direction 3~200 In any direction
Noise level(n1=3000rpm,off load) dB(A) 1.2 3~100 ≤63 ≤65 ≤68 ≤70 ≤72 –
