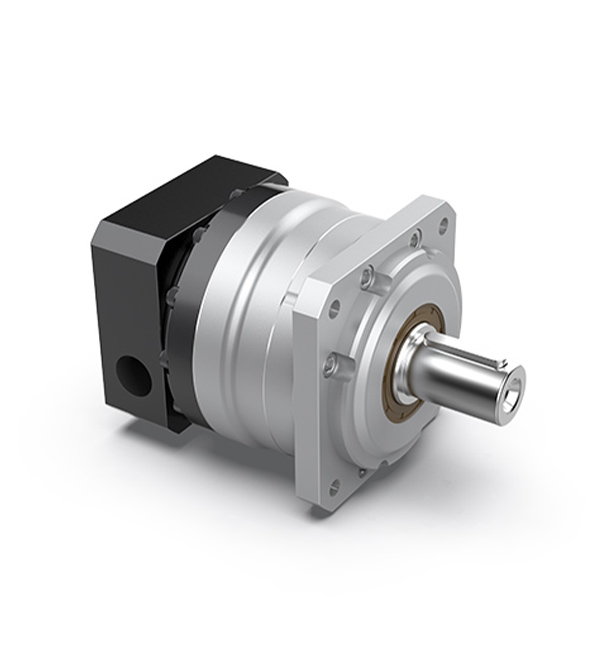

Riduttori – WVRB

Specifiche tecniche:

Taglie: 042 / 060 / 090 / 115 / 140 / 180 / 220 mm

Rapporti di riduzione:

  • Stadio singolo: da 3 a 10
  • Doppio stadio: da 15 a 100

Coppia nominale: da 14 Nm fino a 2000 Nm

Gioco torsionale:

  • 1 stadio: fino a ≤1.5 arcmin (P0) / ≤3 arcmin (P1) / ≤5 arcmin (P2)
  • 2 stadi: fino a ≤3 arcmin (P0) / ≤5 arcmin (P1) / ≤8 arcmin (P2)

Livello di rumorosità: compreso tra ≤56 e 70 dB

Grado di protezione: IP65



CATALOGO

MANUALE

Categoria: Marchio:

Descrizione

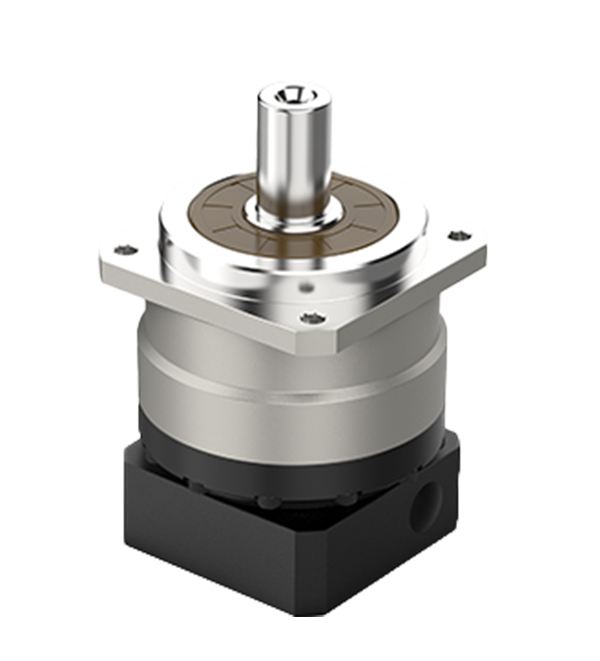

Riduttori epicicloidali di serie WVRB

Il riduttore è progettato con una struttura integrata a doppio supporto che garantisce elevata rigidità torsionale, robustezza e precisione.

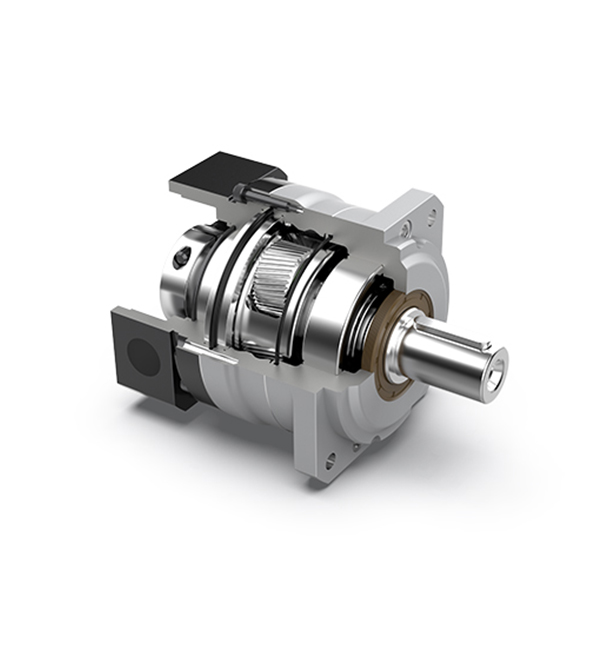

Gli ingranaggi planetari con rulli a spillo aumentano l’area di contatto, migliorando rigidità e coppia trasmessa. Realizzati in acciaio cementato e temprato (fino a HRC62), offrono alta resistenza all’usura e agli urti.

Il profilo ottimizzato riduce la rumorosità, mentre il sistema di bloccaggio bilaterale assicura trasmissione senza gioco e massima efficienza

Specifiche:

Specification Unit Stage Ratio WVRB042 WVRB060 WVRB090 WVRB115 WVRB140 WVRB180 WVRB220
Rated output torqueT2N Nm 1 3 19 50 130 208 342 588 1140
4 20 55 140 290 542 1050 1700
5 22 60 160 330 650 1200 2000
6 20 55 150 310 600 1100 1900
7 19 50 140 300 550 1100 1800
8 17 45 120 260 500 1000 1600
10 14 40 100 230 450 900 1500
2 15 19 50 130 208 342 588 1140
20 20 55 140 290 542 1050 1700
25 22 60 160 330 650 1200 2000
30 20 55 150 310 600 1100 1900
35 19 50 140 300 550 1100 1800
40 20 55 140 290 542 1050 1700
50 22 60 160 330 650 1200 2000
60 20 55 150 310 600 1100 1900
70 19 50 140 300 550 1100 1800
80 17 45 120 260 500 1000 1600
100 14 40 100 230 450 900 1500
Emergency stop torque T2NOT Nm 1 3 Triple rated output torque
Rated input speed n1N rpm 1,2 3~100 5000 5000 4000 4000 3000 3000 2000
Maximum input speed n1B 1,2 3~100 10000 10000 8000 8000 6000 6000 4000
Super precision backlash P0 arcmin 1 3~10 – ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 15~100 – ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
Precision backlash P1 arcmin 1 3~10 – ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 15~100 – ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Standard backlash P2 arcmin 1 3~10 – ≤12 ≤5 ≤5 ≤5 ≤5 ≤5
2 15~100 – ≤16 ≤8 ≤8 ≤8 ≤8 ≤8
Torsional rigidity Nm/arcmin 1,2 3~100 3 7 14 25 50 145 225
Allowable radial forceF2aB N 1,2 3~100 780 1530 3250 6700 9400 14500 20000
Allowable axial forceF2aB Nm/arcmin 1,2 3~100 390 765 1625 3350 4700 7250 10000
Lifespam hr 1,2 3~100 20000
Efficiency % 1 3~10 ≥97%
2 15~100 ≥94%
Weight kg 1 3~10 0.6 1.5 3.7 7.8 16 36 53
2 15~100 0.7 1.6 4.2 11 17 37 54
Working temperature ℃ 1.2 3~100 -20℃-+40℃
Lubricating 1.2 Synthetic lubricating grease
IP Grade 1.2 3~100 IP65
Installation direction 1.2 3~100 In any direction
Noise level(n1=3000rpm,off load) dB(A) 1.2 3~100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
