Riduttori – WAT

Specifiche tecniche:

Taglie: 065 / 090 / 110 / 140 / 170 / 210 / 240 / 280 / 300 / 350 / 450 mm

Rapporti di riduzione: da 1 a 200

Gioco torsionale:

  • 1 stadio: fino a ≤5 arcmin (P1) / ≤6 arcmin (P2)
  • 2 stadi:  fino a ≤4 arcmin (P0) / ≤6 arcmin (P1) / ≤8 arcmin (P2)
  • 3 stadi:  fino a ≤6 arcmin (P0) / ≤8 arcmin (P1) / ≤10 arcmin (P2)

Livello di rumorosità: compreso tra ≤62 e 80 dB

Grado di protezione: IP65



CATALOGO

MANUALE

Categoria: Marchio:

Descrizione

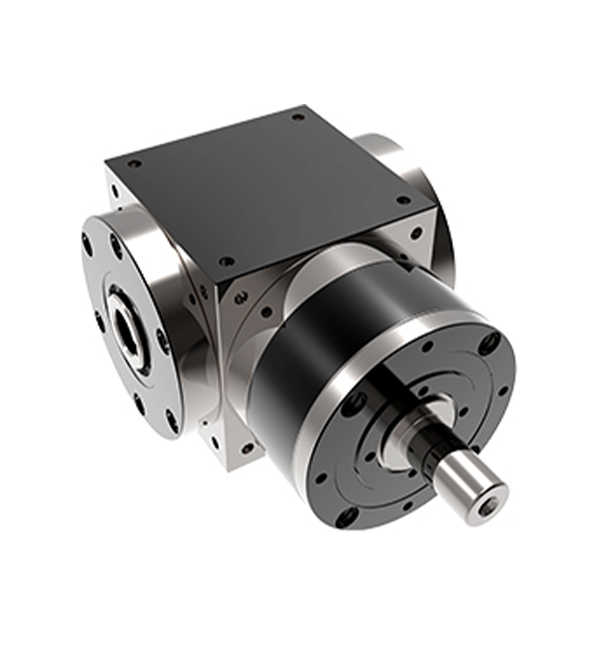

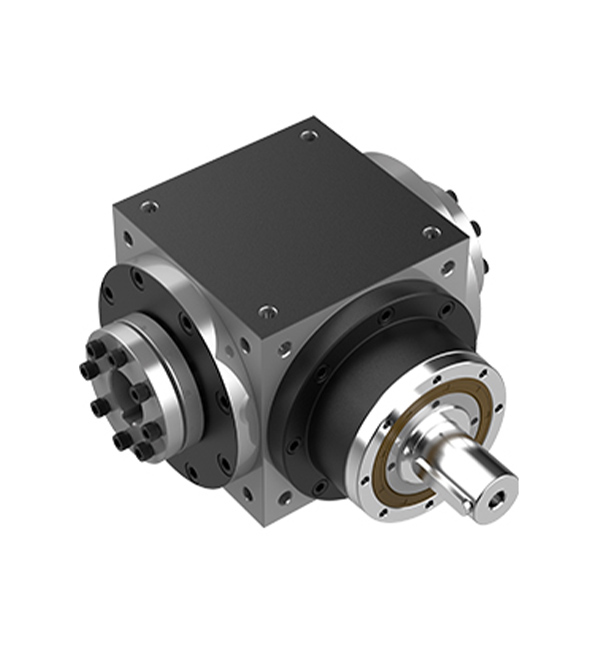

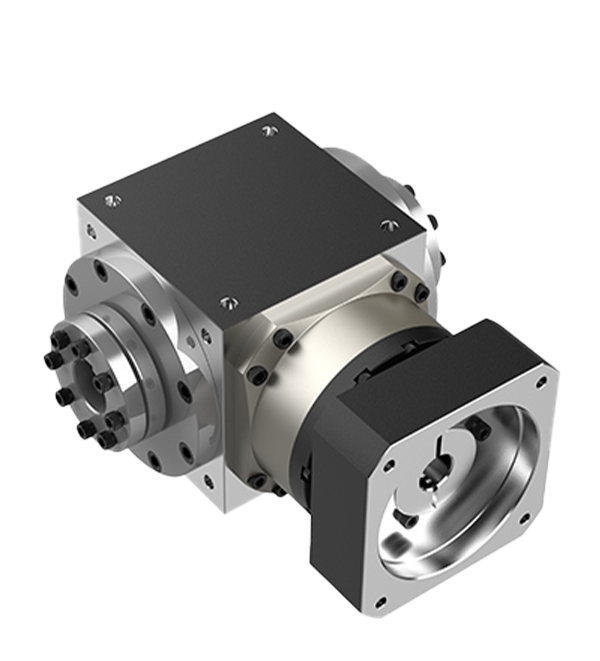

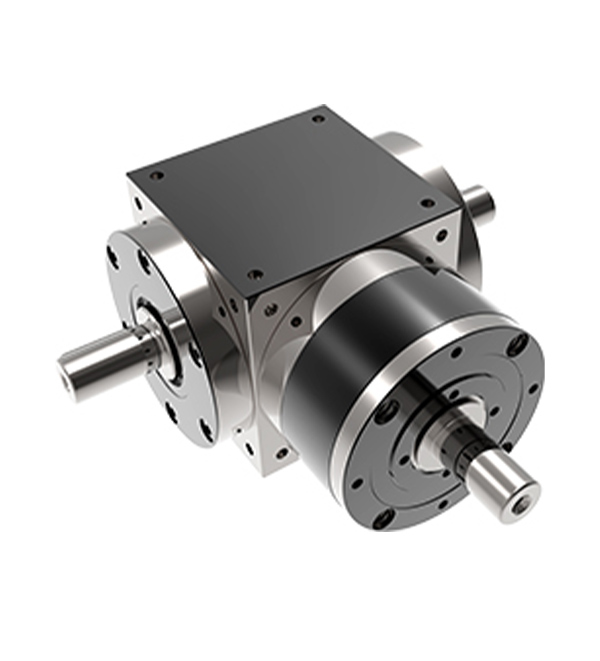

Riduttori epicicloidali di serie WAT

La serie WAT è progettata per offrire elevata rigidità, resistenza alle vibrazioni e capacità di carico multidirezionale.

La corona dentata nitrurata garantisce precisione e lunga durata, mentre le dimensioni standard facilitano l’integrazione.

Il design compatto assicura alta densità di potenza, ideale per applicazioni dinamiche e ad alta precisione di posizionamento.

Gli ingranaggi conici a spirale nello stadio di ingresso garantiscono funzionamento fluido e bassa rumorosità

Specifiche:

Specification Unit Stage Ratio WAT065 WAT090 WAT110 WAT140 WAT170 WAT210
Rated output torqueT2N Nm 1 1 25 78 150 360 580 1300
2 25 68 150 360 580 1300
2 4 25 50 150 305 580 1300
5 25 60 150 330 580 1300
6 25 50 140 300 550 1000
7 25 50 140 300 550 1000
8 25 68 150 360 580 1300
10 25 68 150 360 580 1300
12 25 68 150 360 580 1300
14 25 68 150 360 580 1300
16 25 68 150 360 580 1300
20 25 68 150 360 580 1300
3 25 25 60 150 330 580 1300
30 25 50 140 300 550 1000
35 25 50 140 300 550 1000
40 25 68 150 360 580 1300
50 25 68 150 360 580 1300
60 25 68 150 360 580 1300
70 25 68 150 360 580 1300
80 25 68 150 360 580 1300
100 25 68 150 360 580 1300
120 25 68 150 360 580 1300
140 25 68 150 360 580 1300
160 25 68 150 360 580 1300
200 25 68 150 360 580 1300
Emergency stop torque T2NOT Nm 1,2,3 1~200 2 Times T2N
Rated input speed n1N rpm 1 1~2 3000 3000 3000 3000 3000 2000
2 4~20 3000 3000 3000 3000 3000 3000
3 25~200 3000 3000 3000 3000 3000 3000
Maximum input speed n1B rpm 1 1~2 6000 6000 5000 4500 3500 3000
2 4~20 6000 6000 5000 4500 3500 3000
3 25~200 6000 6000 6000 5000 4500 3500
Precision backlash P0 arcmin 1 1~2 – – – – – –
2 4~20 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4
3 25~200 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
Standard backlash P1 arcmin 1 1~2 ≤4 ≤4 ≤4 ≤4 ≤4 ≤4
2 4~20 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
3 25~200 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Standard backlash P2 arcmin 1 1~2 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
2 4~20 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
3 25~200 ≤10 ≤10 ≤10 ≤10 ≤10 ≤10
Allowable radial force F2r N 2000 3200 5000 6500 9100 13000
Allowable axial forceF2a N 1000 1600 2500 3250 4550 6500
Service Life h 20000
Efficiency % 1 1~2 ≥97
2 4~20 ≥95
3 25~200 ≥92
Use of temperature ℃ -20℃-+40℃
Weight kg 1 1~2 3 7 11.5 19.5 34 65
2 4~20 3.2 8 14 24 38 74
3 25~200 3.4 8.5 14.5 27 39 75
Lubricating 1.2 Synthetic Lubricating Oil
Protection class IP65
Mounting position In any direction
Noise level(n1=3000rpm,off load) dB(A) 1 ≤72 ≤74 ≤76 ≤78 ≤80 ≤82
2 ≤62 ≤62 ≤64 ≤66 ≤68 ≤72
3 ≤62 ≤62 ≤64 ≤66 ≤68 ≤72
