Riduttori – WAER

Specifiche tecniche:

Taglie: 060 / 070 / 120 / 155 / 205 / 235 mm

Rapporti di riduzione:

  • Stadio singolo: da 3 a 10
  • Doppio stadio: da 15 a 200

Coppia nominale: da 40 Nm fino a 1200 Nm

Gioco torsionale:

  • 1 stadio: fino a ≤5 arcmin (P1) / ≤7 arcmin (P2)
  • 2 stadi: fino a ≤7 arcmin (P1) / ≤10 arcmin (P2)

Livello di rumorosità: compreso tra ≤63 e 72 dB

Grado di protezione: IP65



CATALOGO

MANUALE

Categoria: Marchio:

Descrizione

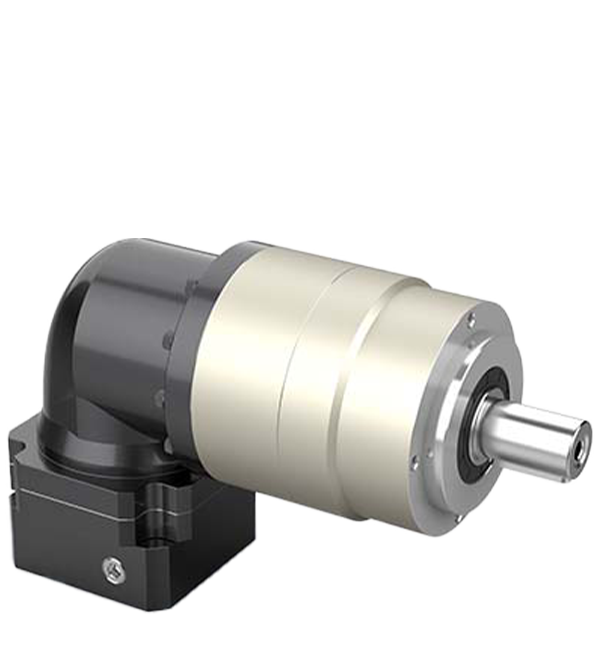

Riduttori epicicloidali di serie WAER

I riduttori epicicloidali serie WAER sono progettati con una struttura integrata per garantire elevata rigidità torsionale e precisione.

Gli ingranaggi planetari con rulli a spillo migliorano la superficie di contatto, aumentando coppia e stabilità. Realizzati in acciaio trattato (fino a HRC62), assicurano resistenza all’usura e lunga durata.

Il design ottimizzato riduce la rumorosità, mentre gli ingranaggi conici a spirale permettono maggiore coppia, alte velocità di ingresso e funzionamento preciso con basso gioco.

Specifiche:

Specification Unit Stage Ratio WAER070 WAER090 WAER120 WAER155 WAER205 WAER235
Rated output torqueT2N Nm 1 3 55 130 208 342 588 –
4 50 140 290 540 1050 –
5 60 160 330 650 1200 –
6 55 150 310 600 1100 –
7 50 140 300 550 1100 –
8 50 140 290 542 1050 –
10 60 160 330 650 1200 –
12 55 150 310 600 1100 –
14 50 140 300 550 1100 –
20 40 100 230 450 900 –
2 15 55 130 208 342 588 –
25 60 160 330 650 1200 –
30 55 130 208 342 588 –
35 50 140 300 550 1100 –
40 50 140 290 542 1050 –
50 60 160 330 650 1200 –
60 55 150 310 600 1100 –
70 50 140 300 550 1100 –
80 50 140 290 542 1050 –
100 60 160 330 650 1200 –
120 55 150 310 600 1100 –
140 50 140 300 550 1100 –
160 45 120 260 500 1000 –
200 40 100 230 450 900 –
Emergency stop torque T2NOT Nm 1,2 3~200 Triple rated output torque
Rated input speed n1N rpm 1,2 3~200 5000 4000 4000 3000 3000 –
Maximum input speed n1B 1,2 3~200 10000 8000 8000 6000 6000 –
Super precision backlash P1 arcmin 1 3~20 ≤5 ≤5 ≤5 ≤5 ≤5 –
2 15~200 ≤7 ≤7 ≤7 ≤7 ≤7 –
Precision backlash P2 arcmin 1 3~20 ≤7 ≤7 ≤7 ≤7 ≤7 –
2 15~200 ≤10 ≤10 ≤10 ≤10 ≤10 –
Torsional rigidity Nm/arcmin 1,2 3~200 7 14 25 50 145 –
Allowable radial forceF2aB N 1,2 3~200 1530 3250 6700 9400 14500 –
Allowable axial forceF2aB N 1,2 3~200 765 1625 3350 4700 7250 –
Lifespam hr 1,2 3~200 20000
Efficiency % 1 3~20 ≥95%
2 25~200 ≥92%
Weight kg 1 3~20 2.1 6.4 13 24.5 51 –
2 25~200 1.5 7.8 14.2 27.5 54 –
Working temperature ℃ 1.2 3~200 -20℃-+40℃
Lubricating Synthetic lubricating grease
IP Grade 1.2 3~200 IP65
Installation direction 3~200 In any direction
Noise level(n1=3000rpm,off load) dB(A) 1.2 3~100 ≤63 ≤65 ≤68 ≤70 ≤72 –
